灼热丝试验机工作原理

　　灼热丝试验机主要用于电工电子设备的零件由于电的作用可能暴露于过热应力中，而且其劣化可能会降低设备的安全性能实验。这些零件不应过度地受设备内部产生的热和火的影响，是我司上海千实精密机电科技有限公司自主研发生产的测试设备，性价比高。

　　在设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零件可能会由于灼热丝或灼热元件而起燃。在一定条件下，例如流过导线的故障电流、元件过载以及不良接触的情况下，某些元件会达到某一温度而使其附近的零件起燃。

　　本试验仪就是模拟在故障或过载条件下，灼热元件或过载电阻之类的热源或起火源在短时间内所造成的热应力，用以评定产品的着火危险性。适用于对电工电子产品、家用电器及其材料等进行着火危险试验和燃烧性能试验。

　　本试验仪依据IEC60695-2-10/11/12/13、GB5169.10、GB5169.11及GB4706.1《家用和类似用途电器的安全 一部分：通用要求》中所规定的有关条款设计制造。

　　主要参数：

　　一、灼热丝温度：常温~1000℃范围内可调；

　　二、测温热电偶采用标称直径为1mm镍铬和镍铝（K）型铠装细丝热电偶；

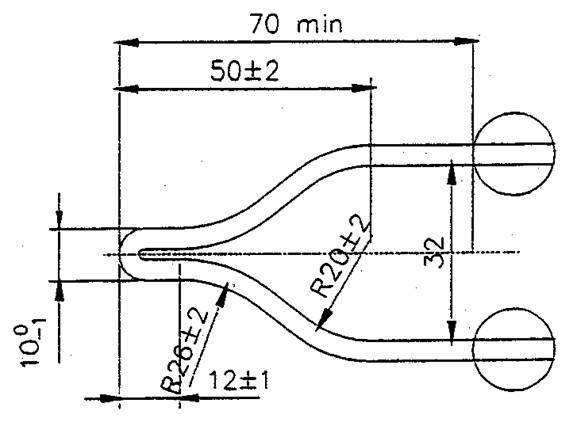

　　三、灼热丝是用直径为4mm±0.04mm的镍/铬（80/20）丝制成规格尺寸的环，标准

　　尺寸请参见下图：

　　四、灼热丝与试品之间保持1N±0.2N的压力，并限制压入深度为7±0.5mm；

　　五、灼热丝对试品的施加时间（Ta）在0~99分99秒范围内可调。一般按标准要求设定在30秒，并有测量起燃持续时间（Ti）和火焰熄灭时间（Te）的计时器。

　　六、外形尺寸（长x宽x高）：100cm x 65cm x 110cm；

　　七、工作电源：AC 220V/50Hz。

　　工作环境：

　　一、工作环境温度：5~40℃；

　　二、工作环境相对温度：≤85%

　　三、工作场所：无剧烈摇动，冲击，振动及无腐蚀性空气的场所。

　　工作原理：

　　一、试验箱分左右两部分，左部为燃烧室，右部为控制室，试品装上夹具后，由电机驱动，可左右行驶，并在试验过程中自动控制。

　　二、灼热丝固定不动，由试品小车右移施加到灼热丝上，并用重锤拉住小车，使施加压力保持1N，并有限位机构，限制压入深度为7mm。

　　三、灼热丝施加时间（Ta）由数显时间继电器预置控制。

　　四、火焰起燃时间（Ti）用数显时间继电器测量，由按钮控制。

　　五、火焰熄灭时间（Te）用数显时间继电器测量，由按钮控制。

　　六、控制箱采用调节灼热丝电流利用温控仪精确地控制灼热丝温度，热电偶为进口产品，测量精度高，可靠性高。
