针焰试验机试验方法

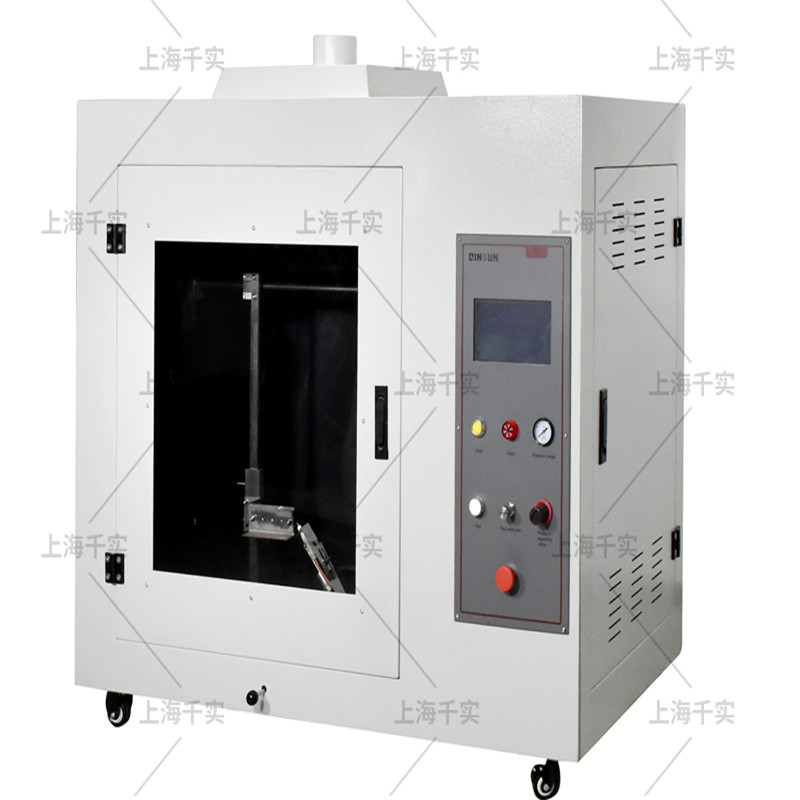

　　针焰试验机是我司上海千实精密机电科技有限公司自主研发生产的测试设备，性价比高，用于电子、电器产品中由于故障条件，如流过泄漏路径的故障电流、元件或零件的过热、不良接触等情况均可能引起火焰，它可能又射到附近的零件上，本试验就是模拟产品内部在故障条件下所产生了小火焰，用模拟技术评定着火危险性。对于小零件（或元件）灼热丝试验或水平-垂直燃烧试验方法不适合时，可引用针焰试验方法。如样品在进行灼热丝试验时起燃，则所产生的燃烧危险情况还需用针焰试验。适用于对电子电工产品、家用电器的部件、零件等，如：接线板、离心开关、电饭锅插座。

　　优势特点：

　　1.公司从事检测仪器十余年，具有强大的售后服务团队；

　　2.能够及时、快速处理好各种问题，为客户解除后顾之忧；

　　3.零配件齐备，解决订购零配件货期长的烦恼；

　　4.提供外包维修保养服务；

　　5.长期供应各类常用检测仪器；

　　6.紧跟行业标准更新，及时提供符合新标准的测试仪器。

　　执行标准：

　　IEC884-1 《标准电器附件电源负载柜》

　　GB2099.1-2008 《家用和类似用途插头插座 第1部分：通用要求》

　　IEC335-91 《家用和类似电器的安全.第1部分：一般要求》

　　GB4706.1-2005 《家用和类似用途电器的安全，第1部分通用要求》

　　GB5169.5-2008 《电工电子产品着火危险试验-试验火焰-针焰试验方法》

　　UL1694 《燃烧测试方法》

　　试验方法：

　　1、调节火焰高度到12±1mm，火焰温度从100℃±2℃升到700℃±3℃的时间为23.5s±1.0s。

　　2、将试验样品垂直安装在夹具上固定好，将燃烧器与水平面成45°夹角，调节燃烧器和夹具使燃烧器与样品底面距离8mm或侧面距离5mm。

　　3、在厚约10mm平滑的白松木板上紧裹一层娟纸，并置于施加针焰的试验样品位置下面的200±5mm处。

　　4、打开仪器电源，将试验时间和观察时间设定为30s。

　　5、火焰温度达到后，启动试验开关，对试验样品、试验样品周围的零件和铺底层进行观察，并记录试验火焰移开瞬间一直到火焰熄灭，或者一直到试验样品或它附近的零件或试验用的铺底层，再也看不到灼热现象的燃烧持续时间(tb)。
