循环腐蚀盐雾试验方法解析

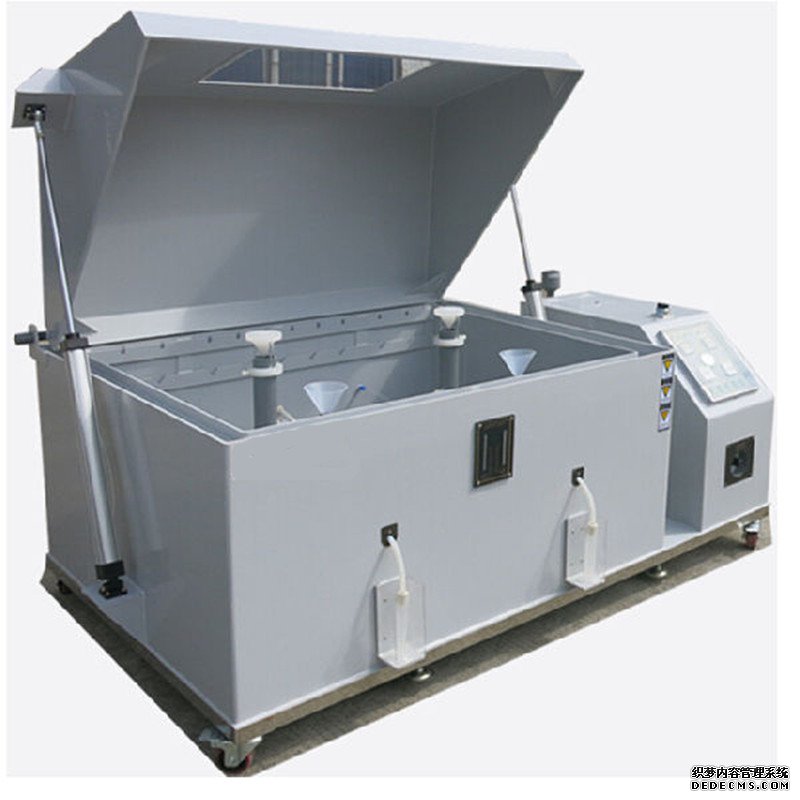

　　循环腐蚀测试(CCT)的目标是再现材料在户外腐蚀环境的腐蚀表现。CCT测试通过把样品暴露于不同条件环境中的盐雾试验箱，进行腐蚀循环盐雾试验。如Prohesion测试，是把样品暴露在由盐雾和干燥条件组成的循环中。更复杂的测试方法除了要求盐雾及干燥循环外，还加入浸泡、潮湿和冷凝等循环。以下是几种常见的循环腐蚀盐雾试验方法。

　　一：Prohesion循环腐蚀盐雾测试

　　Prohesion测试是循环盐雾试验的一种，二十世纪六十年代和七十年代，英国的Harrison和Timmons开发了Prohesion测试，特别适用于工业防护涂料的腐蚀性测试。Prohesion测试起源于英国，应用于工业防护涂料的测试。Prohesion也因在丝状腐蚀性测试中的很好结果而得到认可。试验条件如下所示：

　　步骤1：循环：喷雾，1小时；盐溶液浓度：0.05%氯化钠；箱体内温度：25℃（或室温条件下）；

　　步骤2：循环：干燥，1小时；箱体内温度：35℃；

　　步骤3：重复上述步骤。

　　二：CCT-1测试

　　一些主要用于汽车腐蚀测试的循环盐雾试验，如CCT-1(CCT-A)。CCT-1测试同Prohesion测试一样，也是干湿交替循环。不过，具体的测试条件不同，如盐溶液及溶液浓度不一样，而且CCT-1测试还多了饱和潮湿循环。CCT-1测试具体的试验条件如下所示：

　　步骤1：循环：喷雾，4小时；盐溶液浓度：5%氯化钠；箱体内温度及相对湿度：35℃；

　　步骤2：循环：干燥，2小时；箱体内温度及相对湿度：60℃；

　　步骤3：循环：饱和潮湿，2小时；箱体内温度及相对湿度：50℃，相对湿度95%；

　　步骤4：重复上述步骤。
