解决方案
网站首页 > 解决方案

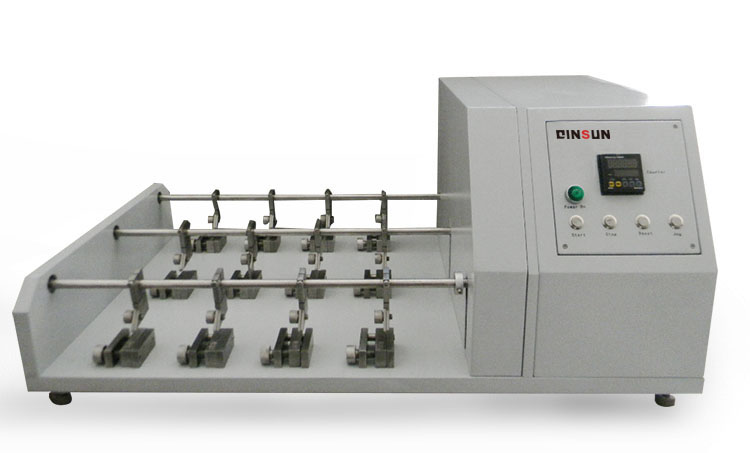

皮革低温耐挠测试仪工作原理
　　皮革低温耐挠测试仪适用于各种皮料、革料、布料（如衣料用革、手袋用革、袋物用革等薄物革）的耐折性试验，用于测试皮革在连续弯曲作用下的耐弯曲性能。
　　皮革低温耐挠测试仪可以测试皮革耐寒、耐曲折、耐挠等测试。同时还可测定由于行走而在褶痕中形成开裂的趋向性，挠曲测试仪的弯曲机构与鞋面挠度测试仪不同，两者功能互补。它还用于在测定水蒸汽渗透性之前对样品进行预处理——特别用于测定防护鞋类的鞋面材料。
　　工作原理：
　　利用试片一面作为内侧，另一面作为外侧予以往复弯折至试片损伤时，记录其弯折次数，或者弯折一定次数后，看其损伤程度。将试件置入试验机之夹具，经往复22.5度角曲折后，用放大镜观察试片表面，记录损伤龟裂程度，以此来要求试件耐挠之强度。
　　测试方法：
　　试样制备：
　　1、试样之采取方法及试片尺寸：
　　截取6片以上之70（±1）mm×45（±1）mm，长方形试片避免采取有伤痕之部位。
　　2、试片之标准状态：
　　试验室之温度为23±2℃，相对湿度为65±5%，唯对未有恒温恒湿设备之情况下，亦可于常温(20±15℃)，常湿(65±20%)之状态下试验，此时须记录试验时之温湿度。
　　3、试片之标准状态：
　　于试验前，将试片置于温度23±1℃，相对温度65±2%之状态下48小时以上。
　　试样安装：
　　1、打开上、下夹具，使夹具内的空间至少为试样厚度的2倍；
　　2、将试样的测试面向内折叠，使两个长边并在一起，夹住折叠的试样，使折叠的边挨紧着上夹具的下边，一端紧靠上夹具的松紧钉；
　　3、将试样未夹住的两个角向外、向下包住夹具，使试样的两个表面接触，将试样的自由端固定在下夹具中，并使其垂直伸展，所使用的力量不能超过刚好把皮革拉紧所需的力。
　　使用步骤：
　　1、取得所需测试之试件，并安装好试样于试验机上。
　　2、开启电源，并检视仪器运转是否正常。
　　3、依试片之安装方法装置试片待测。
　　4、将计数器设定耐挠之次数。
　　5、按下“启动”键，开始测试。
上一篇：汽车内饰如何保养
下一篇：织物接缝拉伸性能抓样法测定
